一、概述
本產品由弧齒錐齒輪傳動和行星齒輪傳動組合而成包括兩級、三級兩個系列的NGW型行星齒輪減速器主要用于
冶金、礦山、起重、運輸及通用機械設備。其適用條件如下．
1高速軸最高轉速不超過1500r/min：
2齒輪圓周速度不超過13m/s
3工作環境溫度為40℃-45℃-
4可正、反向運動正向順時針為優選方向）．
二、型式與尺寸
1 傳動簡圖及裝配型式如圖4、圖5。
圖5NGW-S裝配型式
2型號與標記
a 減速器的型號：包括減速器的系列代號、座機號、傳動級數、傳動比代號、裝配型式。：
b 系列代號：由行星減速器NGW和組合合級弧齒錐齒（傘齒）輪的（傘)字漢語拼音字頭S組成，“NGW-S”代表系列代號。{
規格：機座號、傳動級數、傳動比代號及裝配號及裝配型式用順序數字表示之。
標記示倒
II 第II種裝配型式
35.5 公稱傳動比
A 改進型
2 兩級減速器
7 7號機座
NGW-S 系列代號

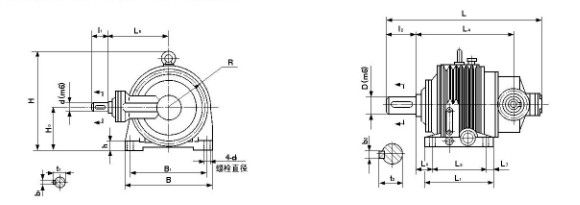

3.NGW-S兩級減速器型式與尺寸見圖6

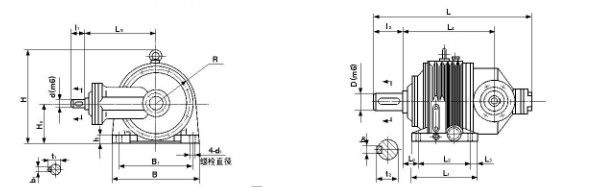

4.NGW-S三級減速器型式與尺寸。
